DZ15LE系列漏电断路器(以下简称断路器)适用于交流50Hz，额定电压至380V，额定电流至100A的中性点接地电路中，作电网漏电保护之用，并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。断路器按GB14048.2设计、制造与检验。
● 安装地点的海拔不超过2000m；
● 周围空气温度上限不超过±40℃，下限不低于-5℃，24h的平均值不超过35℃；
● 电子控制漏电脱扣器的工作电压A.C.380V×(1
)V；
● 大气的相对湿度，在周围最高温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；在最湿月的 平均温度为25℃时，月平均最大相对湿度为90%，并考虑到因温度变化发生在产品
表面上的凝露；
● 安装在无冲击振动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧。与垂直面的倾斜度 不超过5°。
断路器系列电流动作型电子式漏电保护器，主要由零序电流互感器、电子控制漏电脱扣器及带有过载和短路保护的断路器组成。全部零部件安装在一个塑料外壳中。

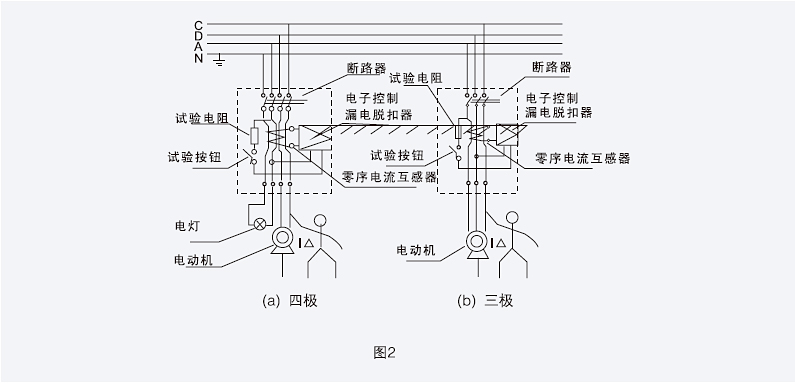

当被保护电路中有漏电或人身触电时，只要漏电电流I△n达到动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器动作，从而切断电流，起到漏电和触电保护作用，如图2。
